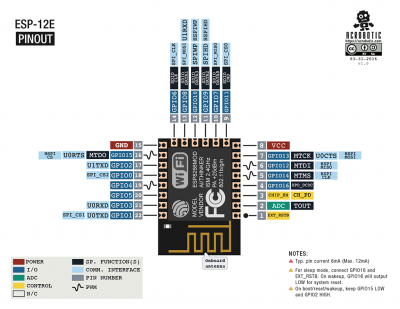

ESP8266 12E를 아두이노 처럼 이용하기

FTDI (Serial Converter)에 연결하기

Firmware Upload Mode (아두이노 프로그래밍 모드)

Serial Converter ESP8266 12E 저항 연결
VCC (3.3V) VCC
VCC (3.3V) EN (CH_PD) 10k Pull Up
RTS RESET 10k Pull Up
GND GND
GND GPIO15 10k Pull Dn
DTR GPIO0 10k Pull Up
TX or GPIO2 RX
RX TX

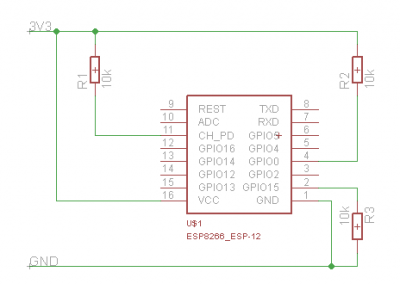

Run Only (실행만) Mode

전원 공급기 ESP8266 12E 저항 연결
VCC (3.3V) VCC
VCC (3.3V) EN (CH_PD) 10k Pull Up
GND GND
GND GPIO15 10k Pull Dn
VCC (3.3V) GPIO0 10k Pull Up

ESP8266 12E 펌웨어 개발용 보드 자작

  1. 전원 스위치는 Reset용도로 사용한다.
  2. USB는 USB to Serial Converter로 PC에 연결하면 COM 포트가 할당된다.
  3. 사용 가능한 GPIO는 Analogue 포함 총 7개이다.

테스트 프로그램 소스

ESP8266 12E 보드에 LED를 켜고 끄는 BLINK 예제이다.
GPIO14에 연결하였다.

int LED = 14;    // Use D5, GPIO14

void setup() {
  pinMode(LED, OUTPUT);     // Initialize the LED pin as an output
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED, LOW);   // Turn the LED
  delay(1000);    // Wait for a seconds
  digitalWrite(LED, HIGH);  // Turn the LED
  delay(1000);    // Wait for a seconds
}
